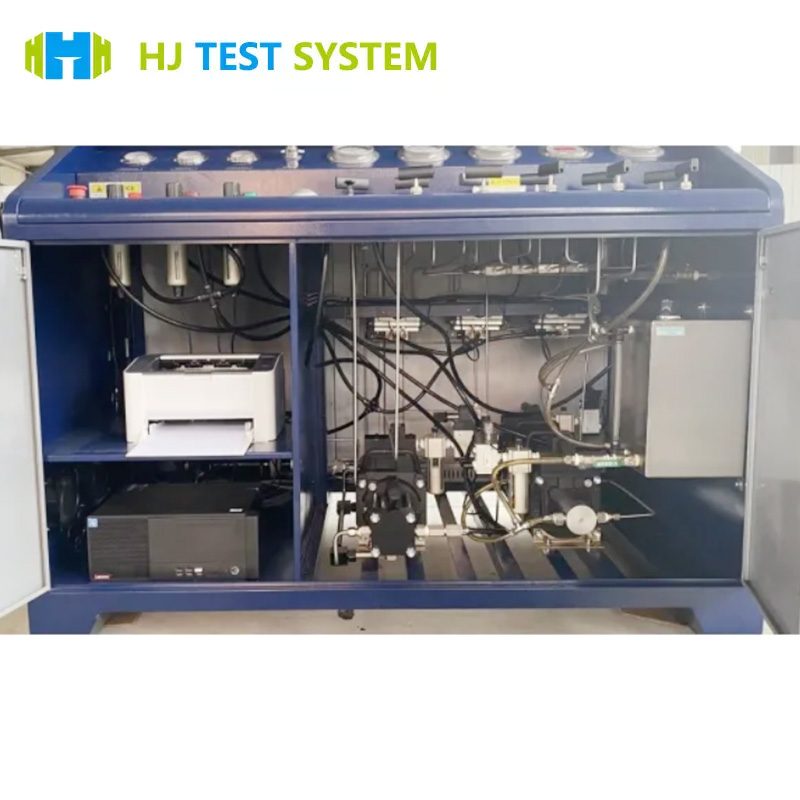

HJST-011, yüksek basınç vanalarının (DN15-DN400) hassas performans doğrulaması için tasarlanmış, tam otomatik bir pnömatik emniyet valfi test cihazıdır. Çift basınçlandırma sistemi (gaz/sıvı), hidrolik sıkıştırma tertibatı (30 tona kadar ayarlanabilir) ve bir bilgisayar kontrol ünitesini bünyesinde barındırır. ±%1 FS'ye kadar doğrulukla 0 ila 480 bar arasında basınç testini destekler.
Öğe Hayır. :
HJST-011Minimum Sipariş Miktarı (MOQ) :
1 setÖdeme yöntemi :
L/C, T/TFiyat :
NegotiatableÜrün oranı :
CHINATedarik Yeteneği :
10 Set per monthKurşun zamanı :
90 DaysGeleneksel ambalaj :
PlywoodISO 4126 Sertifikalı Pnömatik Emniyet Vanası Test Ekipmanı 400bar Yüksek Basınç Testi
Ürün Özellikleri
ISO 4126-1, ASME Bölüm VIII ve diğer temel emniyet vanası standartlarına uygundur. Hem gaz (hava/azot) hem de sıvı (su) modlarını destekler ve tüm test senaryolarını kapsar. LabVIEW sistemi, basınç eğrilerini otomatik olarak ayarlar ve gerçek zamanlı test raporları oluşturur. 0-480 bar'lık geniş test aralığı, ultra yüksek basınç vanası sertifikasyon gerekliliklerini karşılar. Hidrolik pompa, DN15'ten DN400'e kadar olan vanalarla uyumlu, 30 tonluk dinamik sıkıştırma kuvveti sunar.
Uluslararası Referans Standartları
Standart | Madde Gereksinimi | Doğrulama Kapsamı |
ISO 4126-1 | Emniyet Vanalarının Tasarımı, Üretimi ve Performansı | Basınç Toleransını Ayarla ≤ ±%3 |
IEC 61508 | Fonksiyonel Güvenlik Bütünlük Seviyesi (SIL) | Yedekli Kontrol Mantığı Doğrulaması |
ASME Bölüm VIII | Basınçlı Kap Güvenlik Kodu | Mühür Bütünlüğü Tutma Testi |
Teknik Parametreler
Kategori | Özellikler |
Test Basınç Aralığı | Gaz: 0-480 Bar · Sıvı: 0-480 Bar |
Sürücü Hava Temini | 3-8 Bar (Standart: 6,6 Bar→400 Bar Gaz Çıkışı / 6,3 Bar→400 Bar Sıvı Çıkışı) |
Basınç Artış Oranı | Benzin Pompası: 60:1 · Sıvı Pompası: 64:1 |
Doğruluk Kontrolü | Basınç Kontrolü: ≤1% FS · Ölçüm: Sınıf 0.4 Gösterge |
Vana Uyumluluğu | DN15-DN400 · BSP Diş (DN15-DN50) · Flanş (DN15-DN400) |

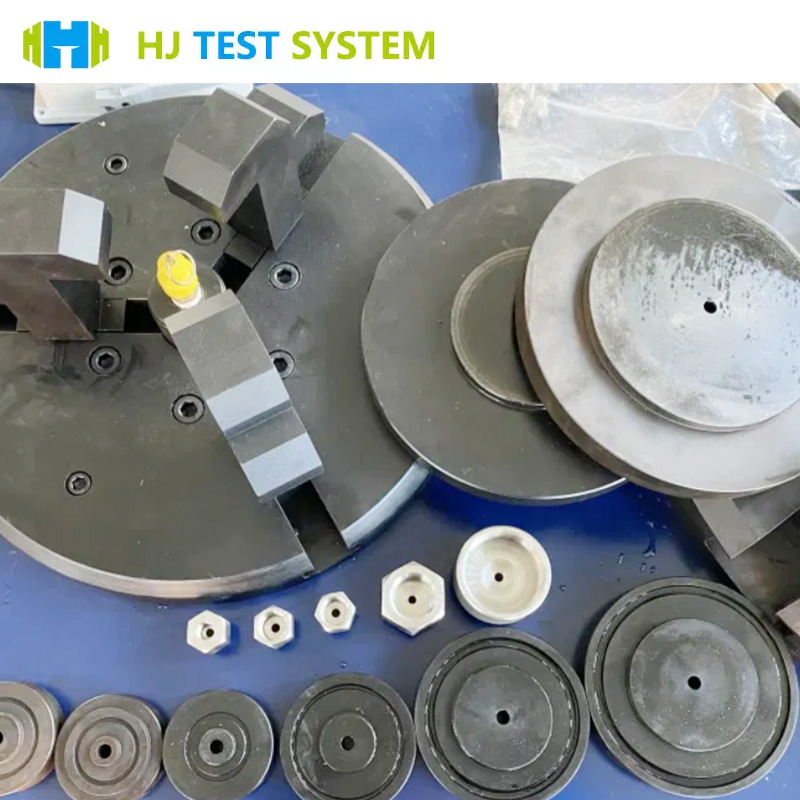

Kelepçeleme Sistemi | Hidrolik Pompa LKD-40 · 30T Sıkma Kuvveti (Ayarlanabilir) |
Veri Yönetimi | LabVIEW Sistemi (National Instruments) · Otomatik Çizim ve Rapor Yazdırma |

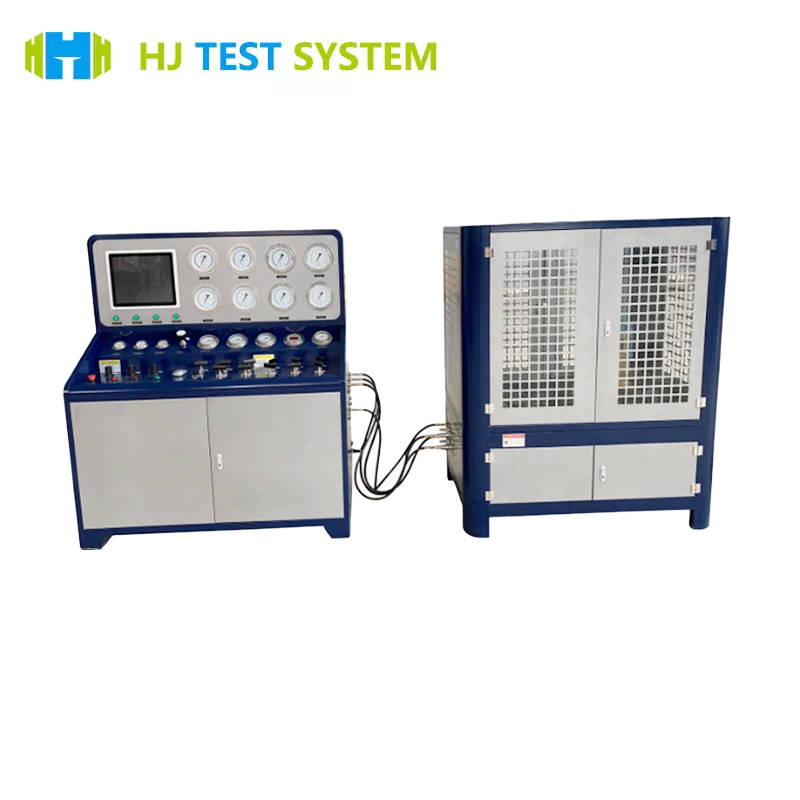

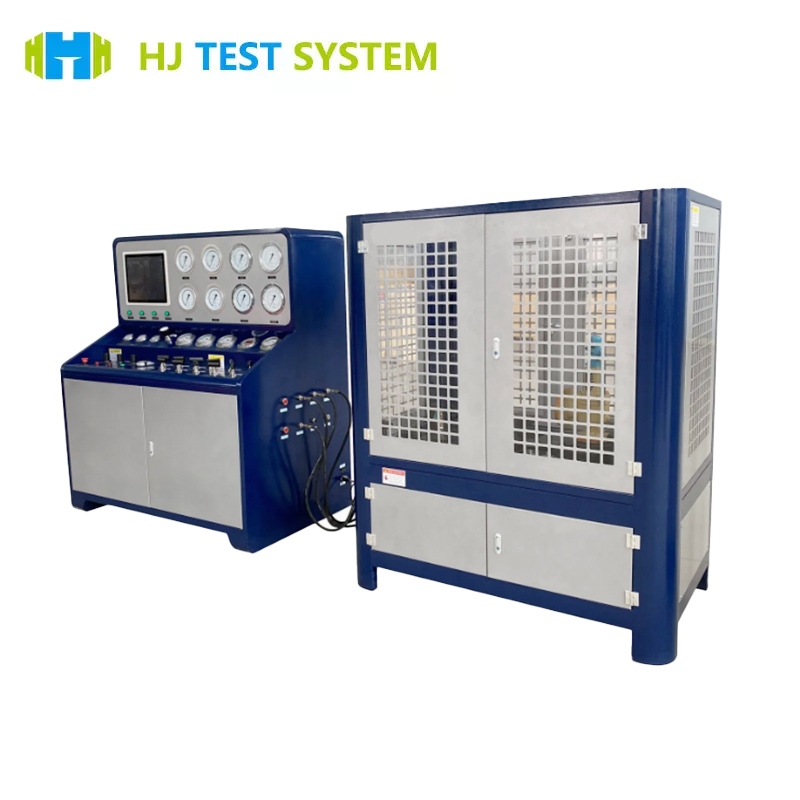

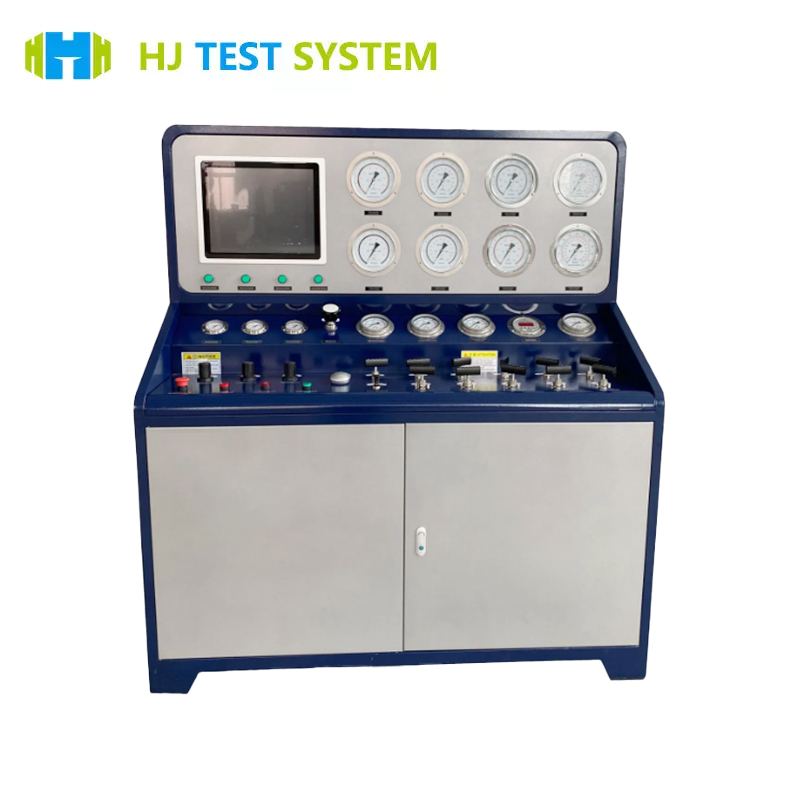

Güç/Boyutlar | 220V 50-60Hz · Konsol: 1500×1000×1600mm (420kg) · Kelepçe Masası: 1370×820×830mm (700kg) |
