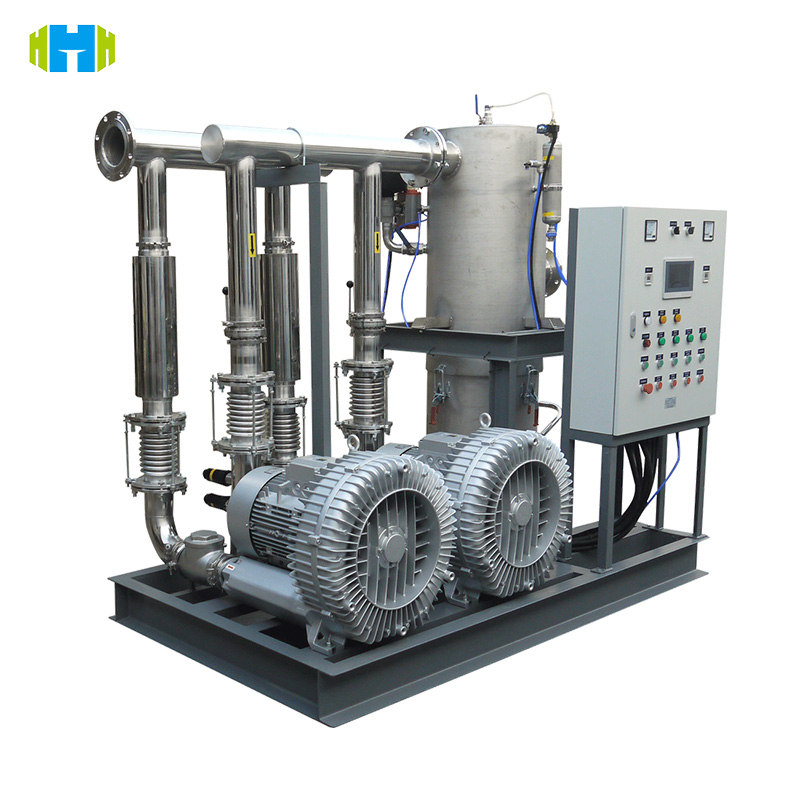

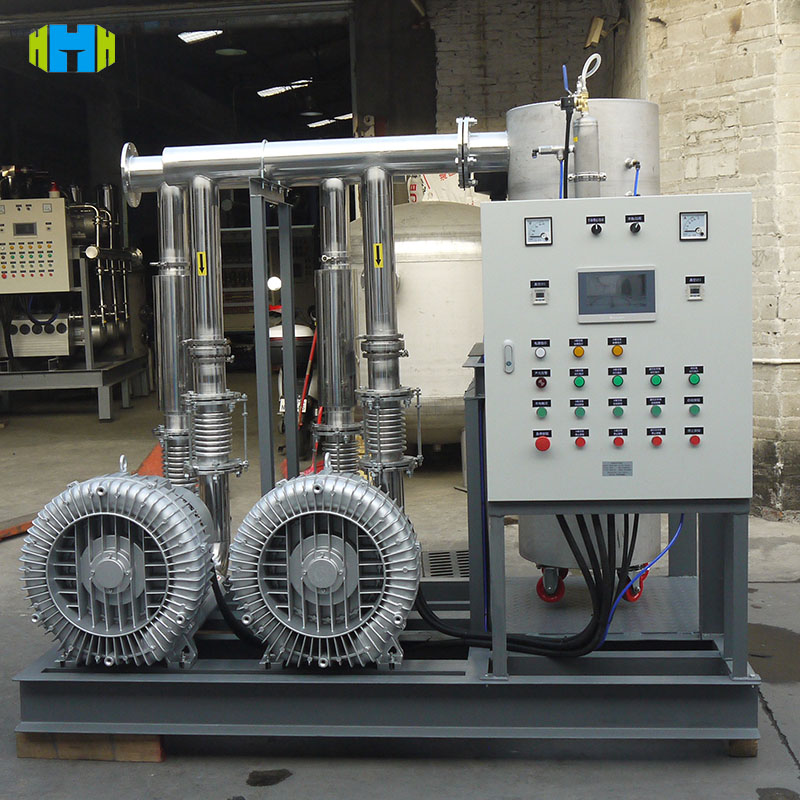

Merkezi Toz Giderme Sistemi Darbeli Geri Yıkama Temizleme Vakum Mühendislik Uygulaması Test Ekipmanı

VEAT-010, yarı iletken endüstrisi için özelleştirilmiş bir vakumlu merkezi toz giderme sistemidir. Siklon ön ayırma + 0,1 μm filtre toz giderme + darbeli geri üfleme temizleme teknolojisini entegre eder. LED gofret kesme ve paketlemede ultra ince toz (≤1 μm) için tasarlanmıştır, %99,9 yakalama verimliliği ve 200 m pnömatik iletim elde eder, ISO 14644 temiz oda standartlarını karşılar, üretim hattının temizliğini ve personel sağlığını garanti eder.

Öğe Hayır. :
hongce
Minimum Sipariş Miktarı (MOQ) :
1 Set
Ödeme yöntemi :
L/C, T/T
Fiyat :
Negotiatable
Ürün oranı :
china
Tedarik Yeteneği :
5 Set per month
Kurşun zamanı :
90 Days
Geleneksel ambalaj :
Plywood

ŞİMDİ SORUŞTUR

Ürün Detayları

Merkezi Toz Giderme Sistemi Darbeli Geri Yıkama Temizleme Vakum Mühendislik Uygulaması Test Ekipmanı

Ürün Tanıtımı

LED yarı iletken üretiminde, yonga kesme, kalıp bağlama ve tel bağlama gibi işlemlerle oluşan ultra ince toz (0,1~10μm) yalnızca fotorezisti kirletmekle ve çip verimini etkilemekle kalmaz, aynı zamanda çalışanların solunum sağlığını da tehlikeye atar. VEAT-010, "ön ayırma→ince filtreleme→otomatik toz temizleme" üç seviyeli kapalı devre sistemiyle etkili bir toz kontrol çözümü oluşturur:

Siklon ön ayırma: Toz yüklü gaz siklon ayırıcıya girer ve ≥5μm büyüklüğündeki kaba parçacıklar atalet nedeniyle toz toplama tankına çökerek filtre elemanı üzerindeki yükü azaltır;
Filtre tipi ince toz giderme: 0,1 μm yüksek verimli filtre elemanı ultra ince tozu yakalar ve arıtılmış gaz iç yüzeyden boşaltılır;
Darbeli geri yıkama temizliği: Darbeli solenoid valfi her 30 dakikada bir tetiklenir (ayarlanabilir) ve 0,5 MPa basınçlı hava, biriken tozu (kalıntı ≤5 g/m²) silkelemek ve istikrarlı filtrasyon verimliliğini korumak için filtre elemanına geri üflenir.

Sistem, filtre direncini, hava hacmini ve enerji tüketimini gerçek zamanlı olarak izlemek için PLC otomatik kontrolü ile donatılmış olup, LED üretim hatlarının 24 saat kesintisiz çalışma gereksinimlerine uyarlanmıştır.

Uluslararası referans standartları

ISO 14644-1:2015: Temiz oda sınıflandırması Yakalama sonrası egzoz tozu konsantrasyonu ≤10⁶ parçacık/m³ (Sınıf 6)
SEMI S2-0718: Yarı iletken ekipman güvenliği Pnömatik iletim basıncı ≤0,6 MPa, sızıntı önleyici tasarım
GB/T 16292-2010: Hava temizleyici performansı 0,1 μm partikül temiz hava hacmi (CADR) ≥800 m³/h
IEC 60335-1: Elektriksel güvenlik Yalıtım seviyesi IP54, toprak direnci ≤0,1Ω

Teknik Parametreler

Parametre	Şartname
Model No.	VEAT-010
Uygulama Alanı	Yarı iletken, elektronik, fotovoltaik
Toz Türü	LED kesme tozu (0.1~10μm), lehim tozu, silikon tozu
Hava Akış Kapasitesi	2.000~10.000m³/h (modüler genişleme)
Filtrasyon Hassasiyeti	0,1μm (mutlak filtre)
Koleksiyon Verimliliği	≥%99,9 (0,3 μm parçacıklar için)
Pnömatik Taşıma Mesafesi	≤200m (yatay) / ≤30m (dikey)
Darbe Jet Basıncı	0,4~0,6 MPa
Nabız Aralığı	10~120dk (ayarlanabilir)
Vakum Derecesi	-50~-80kPa
Gürültü Seviyesi	≤75dB(A)
Güç Kaynağı	380V±10%, 50Hz, 5~30kW (hava akışına göre değişir)
Kontrol Sistemi	PLC + HMI (7” dokunmatik ekran)
Filtre Hizmet Ömrü	2.000 saat (standart toz yükü altında)
Enerji Tüketimi	≤0,8kW·h/m³
Giriş Miktarı	≤8 port (özelleştirilebilir)
Boyutlar (U×G×Y)	1200×800×1600mm (ana ünite)
Ağırlık	250kg (ana ünite, aksesuarlar hariç)
