Altı Fazlı Mikrobilgisayar Koruma Rölesi Test Cihazı 6×30a Ac + 6×130v Ac Çıkış Rölesi Performans Test Ekipmanı IEC 61010
Ürün Tanıtımı

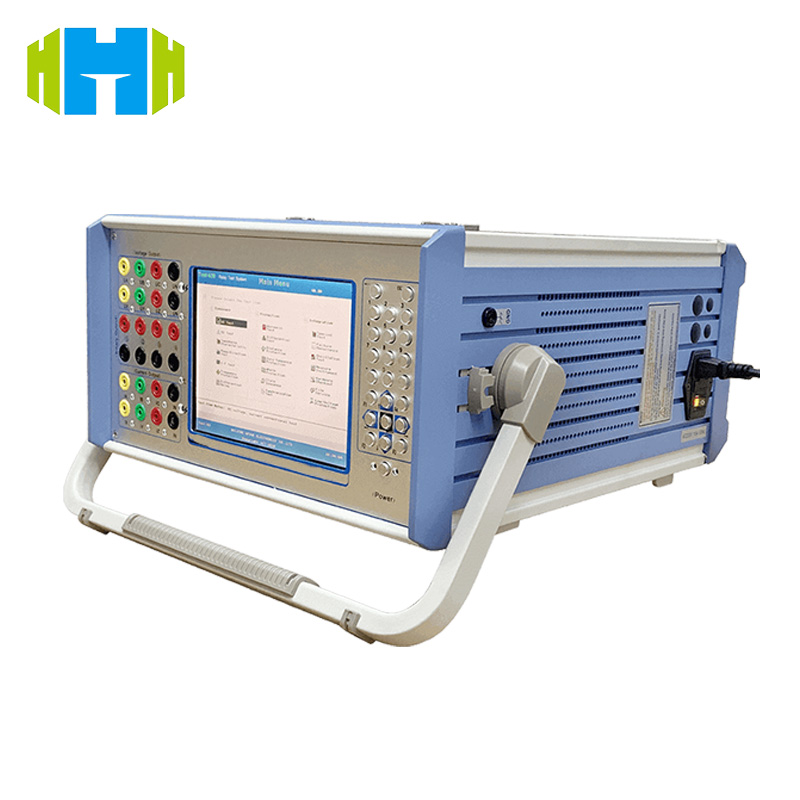

RPT-004 entegre eder 12 yüksek hassasiyetli DAC eş zamanlı voltaj/akım çıkışı için, karmaşık güç arızalarını (harmonikler, salınımlar, diferansiyel koruma testleri) simüle eder. 8 inç TFT renkli LCD Ve gömülü endüstriyel kontrol sistemi, destekler otomatik/manuel test modları Ve USB rapor dışa aktarımı. ile uyumlu IEC 61010/IEC 61000, elektriksel güvenliği ve EMC'yi garanti eder, uygundur elektrik santralleri, trafo merkezleri ve elektrik laboratuvarları.
Özellikler
Çok Kanallı Hassas Çıkış：
- 6×0-30A AC (±0,2% doğruluk, 1mA çözünürlük), 6×0-130V AC (±0,2% doğruluk, 1mV çözünürlük), çarpıtma <%0,3 (temel).
- 0-1050Hz frekansı (±0.001Hz hatası), -180°-360° faz (±0.1° hata), 0-21. harmonik süperpozisyonu.
Akıllı Test Özellikleri：
- COMTRADE arıza tekrarı (kayıt dosyalarını içe aktar), durum dizisi testi (özel koruma eylem zamanlaması).
- 8 dijital giriş (250V/0.5A DC) Ve 4 dijital çıkış (250V/0.5A DC) Mantıksal kontrol ve geri bildirim için.
Kullanım Kolaylığı ve Uyumluluk：
- 8 inç renkli LCD ile harici klavye/fare desteği, test raporları USB aracılığıyla dışarı aktarılabilir.
- Uyumlu ABB, Siemens, Schneider, Areva koruma cihazları (elektromekanik ve dijital).
Çevresel ve Güvenlik Tasarımı：
- Çalışma sıcaklığı: 0-50°C, depolama sıcaklığı: -25-70°C, nem: 5-95%RH (yoğuşmasız), IEC 61326 EMC sertifikalı.
- Aşırı akım/gerilim/yük/kısa devre/aşırı sıcaklık koruması cihaz ve DUT güvenliği için.
Uluslararası referans standartları- IEC 61010：Elektrik güvenliği (voltaj, yalıtım, topraklama).
- IEC 61000：EMC (girişim bağışıklığı, radyasyon emisyonu).
- IEC 61326：Ölçüm/kontrol/laboratuvar ekipmanları için EMC (güç sistemi testleri).
Ürün Kullanımı- Röle Koruma Testi：
- Kalibre etmek aşırı akım, düşük gerilim, diferansiyel, mesafe, sıfır dizi koruması (eylem değeri, dönüş katsayısı, zaman).
- Benzetmek salınım, harmonikler, arıza tekrarı doğrulamak için koruma koordinasyonu Ve anti-müdahale.
- Akıllı Şebeke Devreye Alma：
- Test dijital koruma cihazları (mikrobilgisayar koruması, akıllı veri birimleri) Modbus/IEC 61850 (isteğe bağlı) iletişimi.
- Ar-Ge ve Kalite Kontrol：
- Tip testi için devre kesici/trafo koruması güç ekipmanları imalatında.
Teknik Parametreler| Kategori | Özellikler |
| Akım Çıkışı | 6×0-30A AC (RMS), 520VA/faz, 1mA çözünürlük, ±%0,2 doğruluk (tipik olarak %0,05), 0-10A uzun vadeli, 0-180A maksimum paralel. |
| Voltaj Çıkışı | 6×0-130V AC (RMS), 0-260V hat, 70VA/faz, 1mV çözünürlük, ±%0,2 doğruluk (tipik olarak %0,05). |
| Frekans/Faz | 0-1050Hz (±0,001Hz hatası), -180°-360° faz (±0,1° hata, tipik olarak %0,05), 0-21. harmonik. |
| DC Çıkışı | Akım: -10-10A (200VA, ±%0,2 doğruluk); Voltaj: 0-300V (130VA, ±%0,2 doğruluk). |
| Dijital G/Ç | 8 giriş (250V/0.5A DC, 1-20mA/24V DC kuru kontak); 4 çıkış (250V/0.5A DC kuru kontak). |
| İşlevsellik | COMTRADE tekrarı, durum dizisi, otomatik/manuel mod, 0,1 ms-999999,999 sn zamanlama (±40 μs hata), 110/220 V DC yardımcı. |

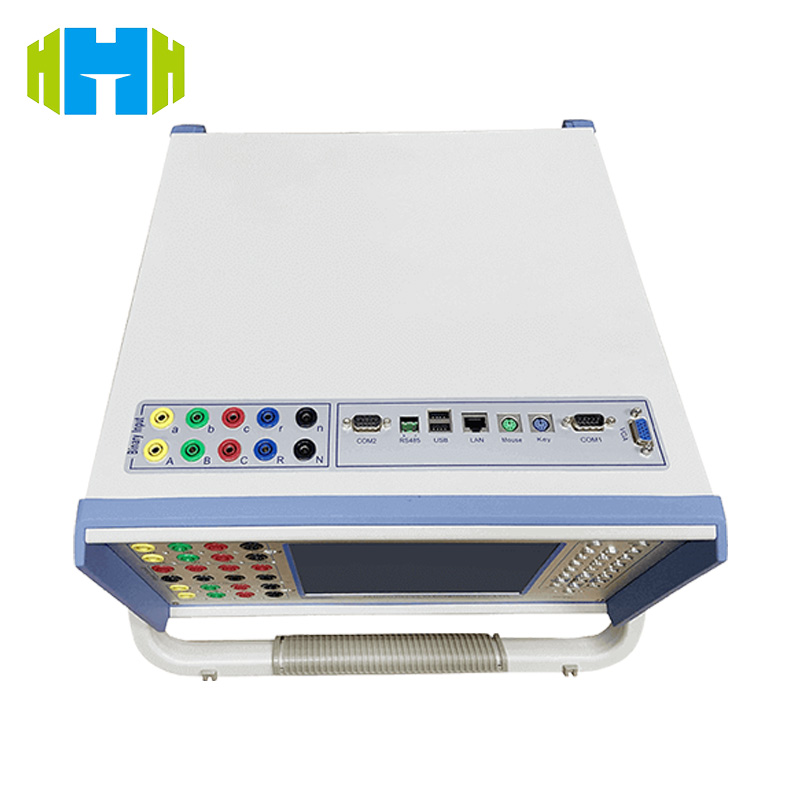

| İletişim | RS232, USB, VGA, 10/100M LAN (Modbus, opsiyonel IEC 61850). |
| Fiziksel/Çevre. | 360×195×375mm, 18,6kg, 0-50°C çalışma, -25-70°C depolama, %5-95RH (yoğuşmasız). |
- Test Nesneleri：Elektromekanik röleler, dijital mikrobilgisayar koruması, akıllı üniteler, diferansiyel/mesafe/sıfır dizi koruma cihazları.
- Test Öğeleri：Eylem değeri/geri dönüş katsayısı, grup iletimi, harmonik tepki, arıza tekrarı, salınım testi, aşırı akım kalibrasyonu.
