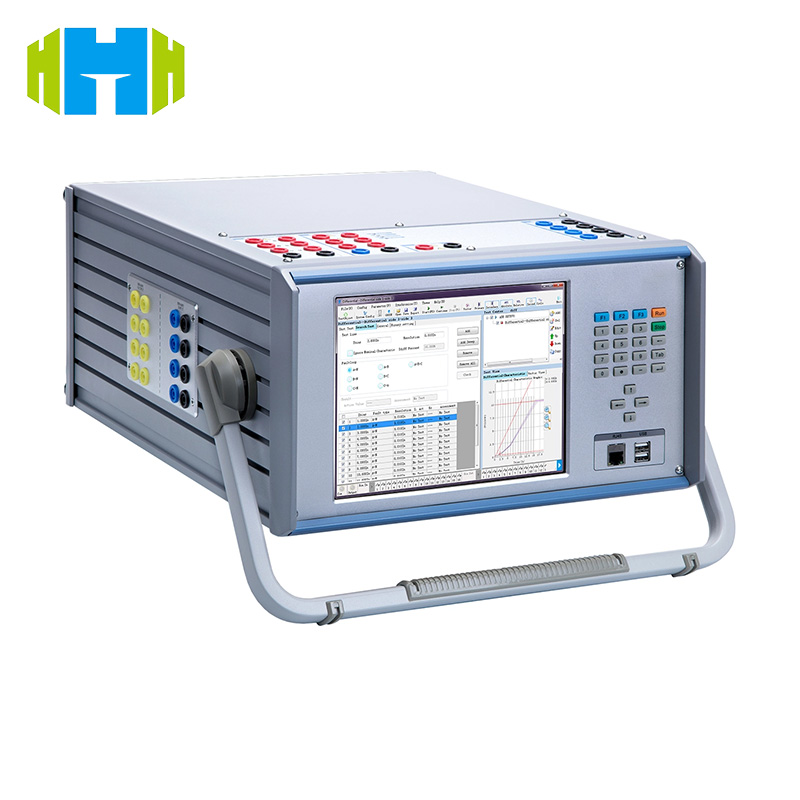

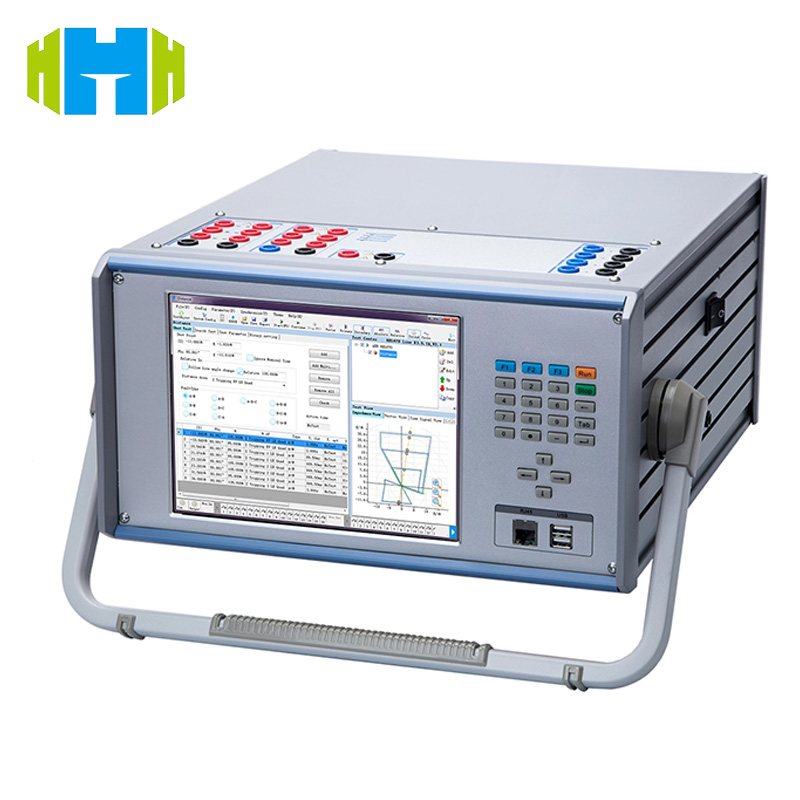

Koruma Rölesi Test Cihazı Çok Kanallı 300v/105a Çıkış IEC 60255 Sertifikalı

RPT-003, uluslararası standartlara (IEC 60255, GB/T 7261) uygun bir röle koruma test cihazıdır. 4×300V AC voltaj ve 3×35A AC akım yüksek hassasiyetli çıkışa sahiptir, 5-1000Hz frekansı ve ±0,001° faz çözünürlüğünü kapsar, güç arızası senaryolarını doğru bir şekilde simüle eder ve röle koruma cihazlarının eylem değeri, tüm grup özellikleri ve anti-parazit performans testi için temel destek sağlayarak güç sisteminin güvenliğini ve istikrarını sağlar.

Öğe Hayır. :
RPT-003
Minimum Sipariş Miktarı (MOQ) :
1 Set
Ödeme yöntemi :
L/C, T/T
Fiyat :
Negotiatable
Ürün oranı :
China
Tedarik Yeteneği :
10 Set per month
Kurşun zamanı :
90 Days
Geleneksel ambalaj :
Plywood

ŞİMDİ SORUŞTUR

Ürün Detayları

Koruma Rölesi Test Cihazı | Çok Kanallı 300v/105a Çıkış | IEC 60255 Sertifikalı

Ürün Tanıtımı

RPT-003, güç şebekesi kısa devresi, harmonik girişim (60 kat içinde) ve frekans dalgalanması (0,001 Hz ~ 1 kHz) gibi karmaşık arıza senaryolarını simüle edebilen ve otomatik olarak ISO standart test raporları üretebilen modüler yüksek hassasiyetli doğrusal güç amplifikatörü teknolojisi ve gömülü akıllı kontrol sistemini benimser. Cihaz, dahili çok kanallı çıkış modülüne (AC 300 V / 105 A, DC 300 V / 20 A), faz doğruluğuna ± 0,05 ° sahiptir ve diferansiyel rölelerin, tekrar kapatma kontrolörlerinin ve PLC modüllerinin tam parametre testleri için uygundur. Uzaktan kontrol, RJ45 Ethernet veya özelleştirilmiş yazılım aracılığıyla sağlanır ve verimlilik %30 oranında artırılır.

Ürün Özellikleri

Ultra yüksek hassasiyetli çıktı

Voltaj: AC ±0,02% doğruluk, DC ±10mV hata (<5V), çözünürlük 1mV.
Akım: AC ±0,03% doğruluk, DC ±5mA hata (<1A), çözünürlük 1mA.

Çok kanallı senkron kontrol

Karmaşık test senaryoları için uygun, 4 AC voltajın (300V/120VA) ve 3 AC akımın (35A/450VA) paralel çıkışını destekler.

Dinamik simülasyon yeteneği

Frekans aralığı 0.001Hz~1kHz, harmonik süperpozisyonu, geçici aşırı gerilimi ve GPS senkron uçtan uca testi destekler.

Endüstriyel düzeyde güvenilirlik

IP65 koruma seviyesi, çalışma sıcaklığı -10℃~55℃, dahili aşırı ısınma koruması ve akıllı soğutma sistemi.

Esnek genişleme arayüzü

8 çift ikili giriş (300Vdc ıslak/kuru kontak), 4 çift röle çıkışı (400Vac/4A), SCADA sistem entegrasyonuna uygundur.

Veri yönetimi

1000 set test verisini saklar, CSV/PDF formatında dışa aktarımı destekler ve LabVIEW gibi analiz yazılımlarıyla uyumludur.

Uluslararası referans standartları

IEC 60255-1 Röleler için eylem süresi, geri dönüş katsayısı ve çevresel uyumluluk testlerini kapsayan temel performans özellikleri.
Güç ekipmanları için IEEE C37.90 anti-elektromanyetik girişim standardı, ekipmanın güçlü manyetik alan ortamında kararlı çalışmasını sağlar.
ISO 9001:2015 üretim ve hizmet kalite kontrol sistemi belgelendirmesi ekipmanların tutarlılığını ve güvenilirliğini garanti altına alır.

Ürün kullanımı

Güç sistemi bakımı: Aşırı akım röleleri ve diferansiyel koruma cihazlarının eylem değerini, tepki süresini ve harmonik frenleme karakteristiklerini doğrulayın.
Endüstriyel otomasyon: PLC kontrol modülleri ve invertörlerin sinyal giriş/çıkış doğruluğunu ve anti-parazit yeteneğini kalibre edin.
Yeni enerji alanı: Fotovoltaik invertörlerin ve enerji depolama sistemlerinin arıza geçiş mantığını ve koruma mekanizmasını test edin.
Laboratuvar araştırması: Ekipman güvenilirliğini doğrulamak için şebeke frekansı dalgalanmaları ve gerilim düşüşleri gibi dinamik senaryoları simüle edin.

Teknik Özellikler

Kategori	Detaylar
Voltaj Çıkışı	4×300Vac (±0,02%), 3×300Vdc (±0,5%), Otomatik aralık (30V/300V), Çözünürlük 1mV, Bozulma <0,05%.
Akım Çıkışı	3×35Aac (±0,03%), 1×105Aac (±0,1%), Otomatik aralık (3A/35A), Çözünürlük 1mA, Bozulma <%0,07.
Frekans ve Faz	0,001Hz~1kHz (Doğruluk ±1ppm), Faz -360°~360° (±0,05°), Çözünürlük 0,001°.
DC Güç Kaynağı	0-300V/120W Pil Simülatörü, Doğruluk ±%0,5.
G/Ç Arayüzü	8 İzole İkili Giriş (300Vdc Islak/Kuru Kontak, Zaman Hatası ±1ms); 4 Röle Çıkışı (400Vac/4A, Tepki Süresi 100μs, Güç Kapasitesi 1000VA).
Senkronizasyon	GPS Harici Senkronizasyon (İsteğe bağlı, Hata <1ms); RJ45 Ethernet, RS485 (Modbus Protokolünü destekler).
Güç ve Çevre	85-264Vac Giriş, Güç Tüketimi ≤1500VA, Çalışma Sıcaklığı -10°C~55°C, Nem <%95RH (Yoğuşmasız).
Fiziksel Özellikler	360×450×140mm, 20,5kg, Taşınabilir Tasarım.
