Kayış Tahrikli Otomotiv Su Pompası Performans Test Cihazı - 13000 RPM Programlanabilir Pompa Test Cihazı, NVH İzleme Özelliğiyle
Ürün Tanıtımı
Motor soğutma sisteminin "kalbi" olarak, otomotiv su pompalarının performans istikrarı, tüm aracın çalışma güvenliğini ve hizmet ömrünü doğrudan belirler. İster parti kalite kontrolleri yapan bir su pompası üreticisi, ister parça kabulü gerçekleştiren bir otomotiv OEM'i, isterse teknolojik Ar-Ge ile uğraşan bir araştırma kurumu olun, "son derece doğru, son derece uyarlanabilir ve kullanımı kolay" bir test ekipmanına ihtiyacınız olduğunu çok iyi anlıyoruz; HongCe'nin bu su pompası performans test tezgahını geliştirmesinin ardındaki asıl amaç da buydu.
Test ekipmanı sektöründe geniş deneyime sahip bir kaynak üretici olarak, ara bağlantılardan kaynaklanan gereksiz maliyetleri ortadan kaldırıyor ve temel teknolojilerimizi ve üretim yeteneklerimizi doğrudan ürün avantajlarına dönüştürüyoruz. Özellikle kayış tahrikli otomotiv su pompaları için tasarlanan bu test tezgahı, dayanıklı 304 paslanmaz çelik hazneye, enerji tasarruflu sıvı geri kazanımına, birden fazla OEM pompa ile uyumlu evrensel bir fikstüre ve hassas NVH arıza izleme özelliğine sahiptir; her detay, kullanıcı ihtiyaçlarına dair derinlemesine bir anlayıştan türetilmiştir. Mükemmel test ekipmanının yalnızca doğru veriler sağlamakla kalmayıp, aynı zamanda zamandan tasarruf etmenize, maliyetleri düşürmenize ve rekabet gücünüzü artırmanıza yardımcı olduğuna inanıyoruz; bu da istikrarlı ürün kalitesiyle yoğun pazar rekabetinde sağlam durmanızı sağlar.
Ürün Özellikleri
- Evrensel fikstür tasarımı, sık aksesuar değiştirme ihtiyacını ortadan kaldırır, birden fazla OEM pompa modeline kolayca uyum sağlar ve test geçiş maliyetlerini önemli ölçüde azaltır.
- Maksimum 140℃'ye kadar programlanabilir sıcaklık kontrolü, çeşitli zorlu test standartlarını karşılamak için aşırı çalışma koşullarını doğru bir şekilde simüle eder.
- Su pompası çalışma senaryolarını tam olarak karşılamak için 0 ile 13.000 RPM arasında programlanabilir hız döngülerini ve esnek basınç döngüsü işlevselliğini destekler.
- Dahili NVH arıza izleme sistemi, anormal titreşim ve gürültüyü gerçek zamanlı olarak yakalayarak potansiyel kalite tehlikelerini erken tespit eder ve kalite standartlarını korur.
- Yüksek hassasiyetli veri örneklemesi + sabit disk depolama, test verilerinin izlenebilir ve dışa aktarılabilir olmasını sağlayarak kalite optimizasyonunu destekler.
- 304 paslanmaz çelik hazne malzemesi, korozyona ve yüksek sıcaklığa dayanıklıdır, karmaşık test ortamları için uygundur ve ekipmanın kullanım ömrünü uzatır.
- Oda içi sıvı geri kazanım verimliliği ≥%95, enerji tasarruflu ve çevre dostu olup, test sırasında kaynak israfını ve maliyet harcamalarını azaltır.
- Hassas ve kolay sıcaklık ayarı için uzaktan kumandalı termostat ile donatılmış olup, manuel müdahaleyi en aza indirerek test verimliliğini ve tutarlılığını artırır.
- Standart DN50 havalandırma arayüzü, esnek kurulum ve farklı saha gereksinimlerine uyum sağlamak için müşterilerin mevcut havalandırma sistemlerine sorunsuz bir şekilde bağlanır.
- PLC akıllı kontrol sistemi + 7 inç renkli dokunmatik ekran, sezgisel ve kullanıcı dostu arayüzü sayesinde yeni operatörlerin hızlı bir şekilde işe başlamasını sağlayarak eğitim maliyetlerini düşürür.
- Kapalı test odası tasarımı, istikrarlı test ortamları sağlar, çalışma güvenliğini artırır ve kaza risklerini önler.
- Üretici firma tarafından bağımsız olarak geliştirilen bu yazılım, özel test senaryolarının benzersiz ihtiyaçlarını karşılamak üzere kişiselleştirilmiş fonksiyon özelleştirmesini destekler.
Uluslararası Referans Standartları
- IEC 60335-2-41: Ev ve benzeri elektrikli cihazların güvenliği - Bölüm 2-41: Pompalar için özel gereksinimler
- IEC 60068-2-1: Çevresel testler - Bölüm 2-1: Testler - Test A: Soğuk
- IEC 60068-2-2: Çevresel testler - Bölüm 2-2: Testler - Test B: Kuru ısı
- ISO 9906: Pompalar - Hidrolik performans kabul testleri (Sınıf 1/Sınıf 2 doğruluk)
- IEC 61000-4-3: Elektromanyetik uyumluluk (EMC) - Bölüm 4-3: Test ve ölçüm teknikleri - Radyasyon, radyo frekansı, elektromanyetik alan bağışıklık testi
- ISO 16750-3: Karayolu taşıtları - Elektrikli ve elektronik ekipmanlar için çevresel koşullar ve testler - Bölüm 3: Mekanik yükler
- IEC 60529: Muhafazaların sağladığı koruma dereceleri (IP Kodu) - İlgili toz ve su geçirmezlik test gereksinimleri
- GB/T 3216-2015: Rotodinamik pompalar - Hidrolik performans kabul testleri
Ürün Uygulamaları
Bu ekipman, kayış tahrikli otomotiv su pompalarıyla ilgili çeşitli test senaryolarında yaygın olarak kullanılmaktadır, bunlar arasında şunlar yer almaktadır:
- Su pompası üreticileri için ürün yeterlilik oranlarını sağlamak amacıyla fabrika çıkış denetimi ve parti numune denetimi.
- Otomotiv bileşen tedarikçileri için tedarik kalitesini garanti altına almak amacıyla Tedarikçi Kalite Denetimi (SQA).
- Otomotiv üreticileri için gelen bileşenlerin denetimi ve Ar-Ge aşaması performans doğrulama ve optimizasyonu.
- Üçüncü taraf kalite denetim kuruluşları için ürün sertifikasyon testleri ve kalite tahkim testleri.
- Su pompası performansı araştırmaları ve yeni teknoloji Ar-Ge deneyleri, bilimsel araştırma kurumları ve üniversiteler için.
- Bakım işletmeleri için yenilenmiş su pompalarının performans testleri, onarım kalitesinin sağlanması amacıyla yapılmaktadır.
Teknik Parametreler
| Teknik Parametreler | Detaylı Özellikler |
| Test Nesneleri | Kayış tahrikli otomotiv su pompaları (φ50~φ200mm pompa gövdelerine uyarlanabilir, çeşitli OEM modellerini destekler) |
| Sıcaklık Kontrol Aralığı | Ortam sıcaklığı ~ 140℃ (programlanabilir, doğruluk ±0,5℃) |
| Hız Ayar Aralığı | 0 ~ 13.000 RPM (programlanabilir çevrim, hız hassasiyeti ±10 RPM) |
| Basınç Döngüsü Aralığı | 0 ~ 10 bar (programlanabilir, basınç hassasiyeti ±0,01 bar) |
| NVH İzleme Aralığı | Titreşim frekansı 10 ~ 1000 Hz, gürültü izleme aralığı 30 ~ 120 dB (doğruluk ±1 dB) |
| Veri Örnekleme Frekansı | 10 ~ 100 Hz arasında ayarlanabilir, sürekli ve aralıklı örnekleme modlarını destekler. |
| Oda Malzemesi | 304 paslanmaz çelik, kalınlık ≥5 mm, korozyona ve yüksek sıcaklığa dayanıklı. |

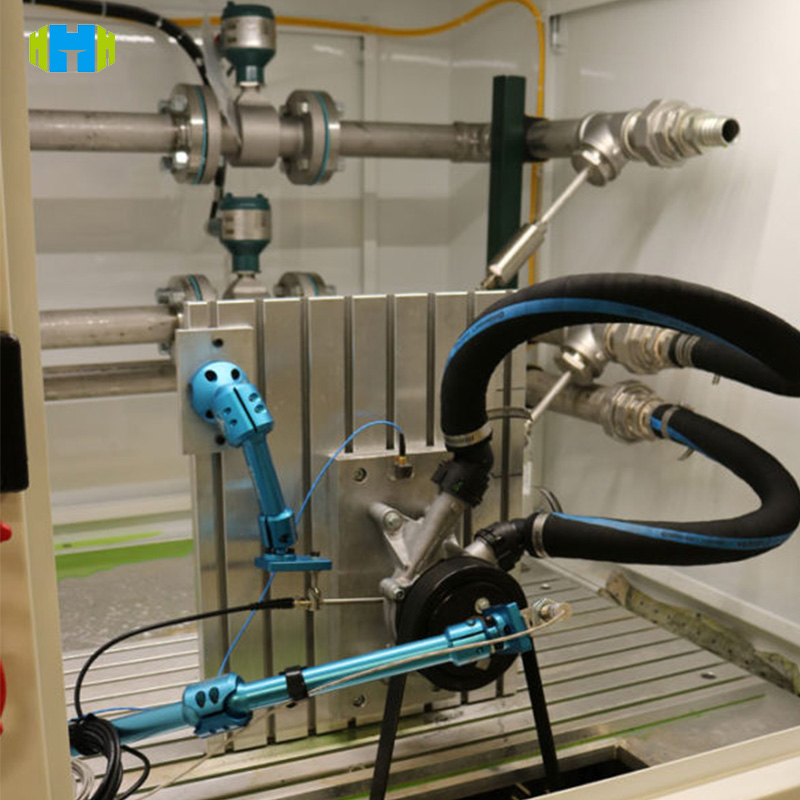

| Armatür Uyarlanabilirliği | Evrensel ayarlanabilir bağlantı parçası, φ50~φ200mm pompa gövde çapını destekler ve yaygın standart montaj arayüzleriyle uyumludur. |
| Sıvı Geri Kazanım Verimliliği | ≥%95, kaynak israfını azaltmak için soğutma sıvısı geri dönüşümünü destekliyor. |
| Güç Gereksinimleri | AC 220V/380V ±10%, 50/60Hz, nominal güç ≤5kW |
| Kontrol Yöntemi | PLC programlanabilir kontrol + 7 inç renkli dokunmatik ekran, manuel/otomatik mod geçişini destekler, 100 program seti saklayabilir. |
| Test Odası Sayısı | 1 adet bağımsız, sızdırmaz test odası, etkili hacim ≥50L |
| Havalandırma Arayüzü Spesifikasyonu | Standart DN50 flanş arayüzü, müşterilerin mevcut havalandırma sistemleriyle uyumludur. |
| Veri Depolama Yöntemi | Dahili 1 TB sabit disk, USB dışa aktarma desteği (formatlar: Excel/CSV/PDF), sınırsız veri depolama süresi. |
| Çalışma Ortamı Gereksinimleri | Sıcaklık 0 ~ 40℃, bağıl nem ≤85% (yoğuşma yok), şiddetli titreşim veya aşındırıcı gazlar yok. |
| Ekipman Boyutları (Uzunluk × Genişlik × Yükseklik) | 1800×1200×1500 mm (ambalaj hariç) |
| Ekipman Ağırlığı | Yaklaşık 350 kg |
| Çalışma Gürültüsü | ≤75dB (cihazdan 1 metre uzakta ölçülmüştür) |
| Soğutma Yöntemi | Ekipmanın uzun vadeli istikrarlı çalışmasını sağlamak için cebri hava soğutma ve doğal soğutma bir arada kullanılmıştır. |
| Veri Doğruluğu | Akış hızı doğruluğu ±%1, basınç doğruluğu ±%0,5, sıcaklık doğruluğu ±0,3℃ |
| Test Döngüsü Ayarları | 0 ~ 9999 dakika arasında ayarlanabilir, döngüsel test ve tekli test modlarını destekler. |
| Koruma Seviyesi | IP54 (cihaz gövdesi), IP65 (kontrol paneli) |
| Kurulum Gereksinimleri | Düz zemin, taşıma kapasitesi ≥500 kg/m², ekipman çevresinde yeterli havalandırma alanı. |
Test Nesneleri
Kayış tahrikli otomotiv su pompaları (binek otomobiller, ticari araçlar ve yeni enerji araçları gibi çeşitli araçlar için OEM pompaları kapsar, φ50~φ200mm pompa gövdelerine uyarlanabilir ve flanşlı ve dişli tipler dahil olmak üzere çoklu montaj arayüzü tiplerini destekler)
Test Öğeleri
- Su pompası hidrolik performans testi (debi, basma yüksekliği, verimlilik, net pozitif emme yüksekliği);
- Sıcaklık döngüsü dayanıklılık testi (yüksek sıcaklık, normal sıcaklık ve düşük sıcaklık döngüleri altında performans kararlılığı);
- Basınç çevrimi testi (nominal basınç ve aşırı basınç altında sızdırmazlık ve yapısal kararlılık);
- Hız çevrimi testi (rölanti hızında, nominal hızda ve aşırı hızda performans);
- NVH arıza izleme (anormal titreşim tespiti, aşırı gürültü alarmı, anormal ses tanımlama);
- Soğutma sıvısı uyumluluk testi (farklı soğutma sıvısı türleriyle uyarlanabilirlik ve korozyon testi);
- Uzun süreli dayanıklılık testi (1000 saatten fazla sürekli çalışma altında performans azalmasının izlenmesi);
- Sızıntı testi (statik ve dinamik sızıntı tespiti, doğruluk ±0,1 mL/dak);
- Başlatma/durdurma döngüsü testi (sık başlatma-durdurma koşulları altında güvenilirlik ve kullanım ömrü doğrulaması);
- Malzeme sıcaklık dayanımı testi (yüksek sıcaklık çalışma koşullarında pompa gövdelerinin ve contalarının performans kararlılığı);
- Güç tüketimi testi (farklı çalışma koşulları altında güç tüketimi ölçümü);
- Conta aşınma testi (pompa contalarının uzun süreli çalışma koşullarında aşınma direncinin doğrulanması).
