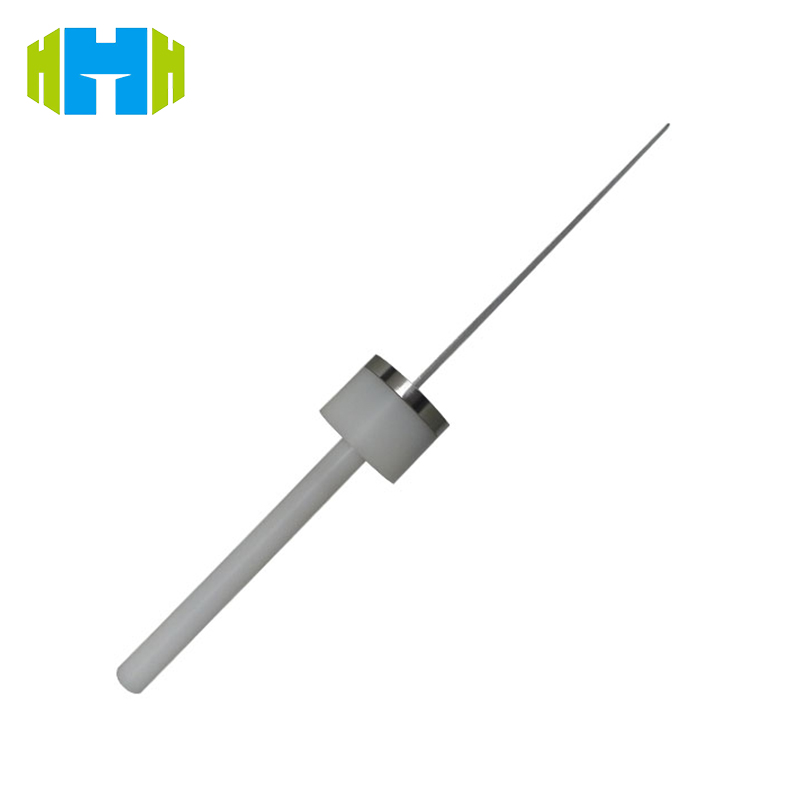

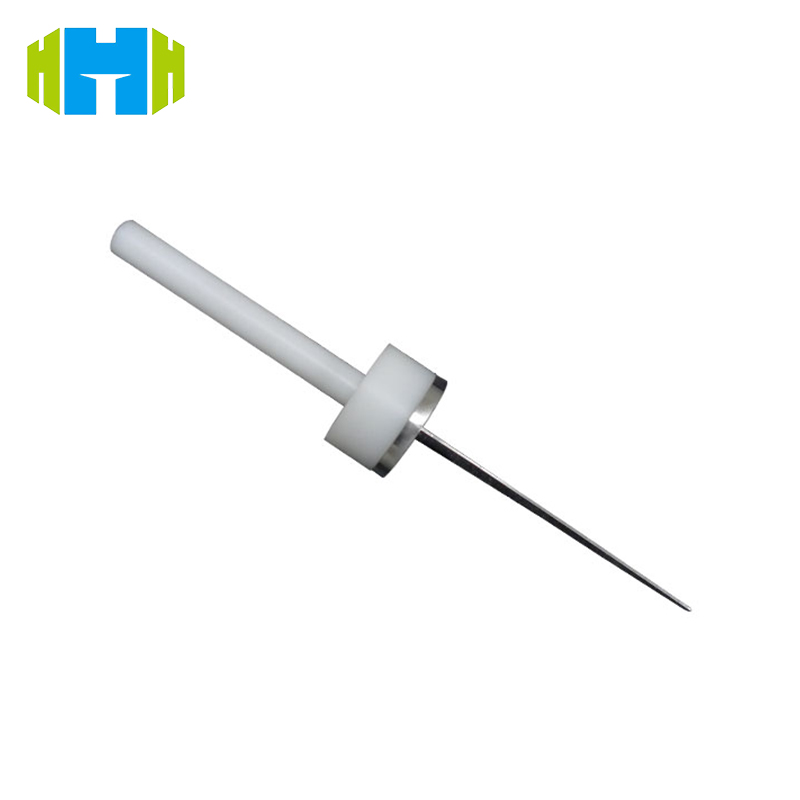

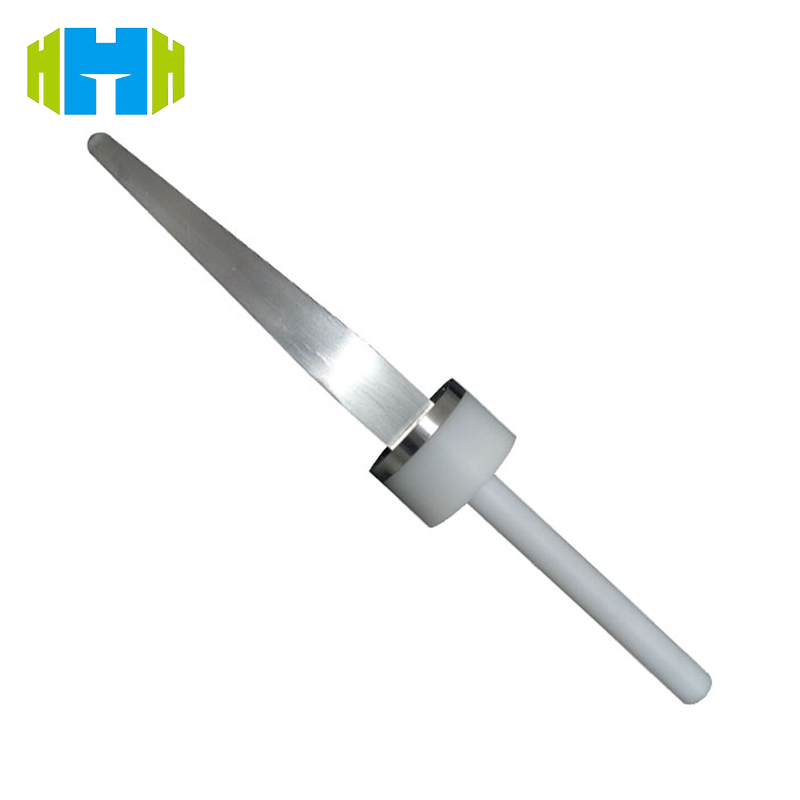

HT-U16 Test Parmak Probu, UL507 Şekil 8.2 (S2140A) standardına sıkı sıkıya bağlı olarak tasarlanmıştır. Yenilikçi naylon sapı + paslanmaz çelik prob kombinasyonu, hem operasyonel konforu hem de tespit doğruluğunu dikkate alarak ürün güvenliği için güvenilir koruma sağlar.
Öğe Hayır. :
HT-U16Minimum Sipariş Miktarı (MOQ) :
1 setÖdeme yöntemi :
L/C, T/TFiyat :
NegotiatableÜrün oranı :
ChinaTedarik Yeteneği :
20 sets / per monthKurşun zamanı :
7 daysGeleneksel ambalaj :
Aluminum Box
25mm Koni Şekilli Eklemli Test Parmak Probu El 10,5 – 11,5 Yaş
Standart:
UL 60335-2-24 Ev ve Benzeri Elektrikli Aletler – Güvenlik – Bölüm 2-24: Soğutma Aletleri, Dondurma Aletleri ve Buz Makineleri için Özel Gereksinimler, Ek 101.DVA, Şekil 101. DVA.2
Başvuru:
Hareketli Parçalar İçin Tehlike Değerlendirmesi; Çocukların Tehlikeli Parçalara Erişimini Simüle Etmek İçin Problar Kullanılır.
Potansiyel sıkışma noktalarını değerlendirirken, Şekil 12DV'deki problar, Bölüm 1, Şekil 101. DVA.1 ve Şekil 101. DVA.2 açıklığa nüfuz edemiyor veya hareketli parçanın prob üzerine uyguladığı maksimum kuvvet, prob tarafından ERİŞİLEBİLİR herhangi bir konumda 22,2 N'den (5 lbf) az;
Test Parmak Probu
Parametre:
| Öğe | Boyut açıklaması | Boyut mm |
| A | Orta parmak uzunluğu, %95 | 77 |
| B | Orta parmak çapı, yüzde 5 | 11.4 |
| C | El uzunluğu, %95'lik dilim | 173 |
| D | Dirsek-bilek uzunluğu, %95 | 235 |
| E | Bilek çapı (çevre bölü pi), yüzde 5 | 37 |
| F | Ön kol çapı (çevre bölü pi), yüzde 5 | 57 |
| G | Minimum el TEMİZLİĞİ (koni şeklindeki el parçası), yüzde 5 | 49.4 |
| H | Parmak ucunda koni biçimli kısım | 25 |
| I | El genişliği (düz el kısmı), yüzde 5 | 62 |
| J | Bilek genişliği (el kalınlığı için kullanılır – düz el kısmı), %5 | 29 |
| K | Parmak ucundaki el genişliği (düz el kısmı) | 46 |
| L | Üst kol uzunluğu, %95'lik persentil | a |
Notlar: 1 – Problar, eli alt kola göre döndürmek için bir merkez pimi ile tasarlanmıştır. Bu hareket, probu döndürerek eşdeğer şekilde temsil edilebilir. 2 – Parmak "ucu", UL mafsallı probun boyutlarına uyacak şekilde geliştirilmiştir. Uçtan ilk ekleme kadar olan çap, uç boyutlarından parmak çapına doğru daralır. Eklemler parmak uzunluğu boyunca eşit aralıklarla yerleştirilmiştir. 3 – Prob, elin kola göre "bükülmesine" izin verecek şekilde tasarlanmıştır ve elin kola göre bükülmesi 90°'den fazla olmayacak şekilde sınırlandırılmıştır. a Bir parçanın değerlendirilmesi için üst kolun kullanılması gerekiyorsa, dirseğin tam pozisyonu seçilen veri noktalarından kolayca belirlenemeyeceğinden, alt kolun ucuna tutturulmuş esnek bir tüpten oluşmalıdır. Test Parmak Probu | ||
