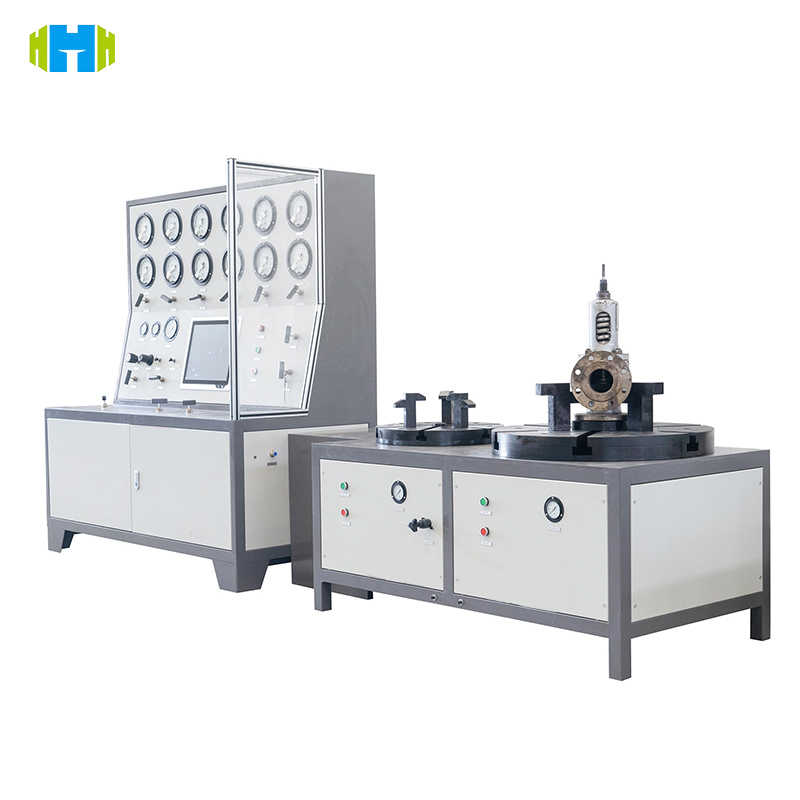

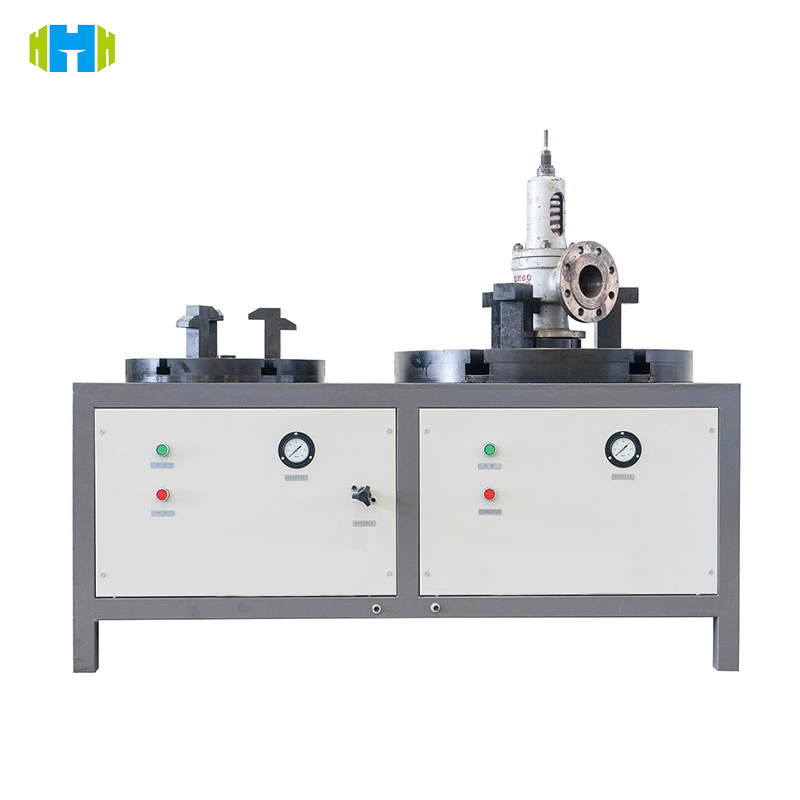

Bilgisayar Kontrollü Emniyet Valfi Test Tezgahı 48 MPa DN400 Yay
Pilot Tarafından Yönetilen Basınç Tahliye Vanası Kalibrasyon Cihazı
【Ürün Açıklaması】
40 MPa'lık pilot kumandalı emniyet valfinde bir barın onda bir oranındaki sapma, LNG üretim hattında alevlenmeye neden olabilir.
HJVTE-002 bu olasılığı ortadan kaldırmak için tasarlandı.
Çift döngülü bir PID kontrolcüsü, hidrolik sıkıştırma kuvvetini test basıncından ayırarak çapraz etkileşimi ortadan kaldırır. %0,25 doğruluk oranına sahip, sıcaklık kompanzasyonlu kuvars basınç transdüseri 10 kHz'de örnekleme yapar; yazılım, ±%0,02 FS içinde kaldırma noktasını tanımlamak için birinci türev bükülme noktasını bulur.
Bu test cihazı, ortam sıcaklığını (0–50 °C) ve ortam nemini otomatik olarak telafi eder ve ardından QR kodlu paslanmaz çelik etiketle birlikte kurcalamaya karşı korumalı bir PDF/XML sertifikası oluşturur.
Yüksek basınca maruz kalan tüm ıslak parçalar 316 L soğuk işlenmiş paslanmaz çelikten üretilmiştir; vanalar, bağlantı parçaları ve otoklav boruları, sınırsız yorulma ömrü için 103 MPa (çalışma basıncının 2 katı) dayanım derecesine sahiptir.
CE, UKCA ve Ex di ib IIB T4 sertifikalarına sahip olan ünite, açık deniz, rafineri ve nükleer BOP uygulamaları için hazırdır.
【Temel Özellikler】
Çift devreli kontrol: pnömatik-hidrolik sıkıştırma ve test basıncı bağımsız olarak düzenlenir.
3 dakikada kartuş değiştirme: DN15–100, DN100–200, DN200–400 kendinden merkezlemeli armatürler.
10 kHz veri toplama; patlama noktası tespit belirsizliği ≤0,02 %.
Öngörücü bakım: 28 parametreli sağlık endeksi buluta yüklendi; MTBF %35 arttı.
21 CFR Bölüm 11'e uygun denetim izi; elektronik imzalar ve zaman damgalı olay günlüğü.
Dijital ikiz dahil: ürün yazılımı ve kalibrasyon eğrileri kablosuz olarak güncellenir, sıfır kesinti süresi.
Azot geri kazanım döngüsü gaz tüketimini %38 oranında azaltıyor, geri ödeme süresi uzuyor. <14 ay.
Gürültü ≤65 dB(A); akustik yalıtım gerektirmeyen iç mekan laboratuvarları için uygundur.
【Uygulanabilir Uluslararası Kodlar】
TSG ZF001-2006 Ek B4.2: Ayar basıncı toleransı ≤±3 %
GB/T 12242-2005 6.3: A Sınıfı sızdırmazlık ≤20 kabarcık/dakika
GB/T 12241-2005 5.6: deşarj tekrarlanabilirliği katsayısı ≤%2
GB/T 12243-2005 8.2: Mekanik özellikler, üç ardışık kıvam testi
ASME PTC 25-2018 4.2: basınç ölçüm belirsizliği ≤0,25 %
API 527-2020 Tablo 3: Metal contalı sızıntı ≤20 kabarcık/dakika
IEC 61511-1:2016 11.9: SIS son elemanları için doğrulama test aralığı ≤12 ay
【Uygulamalar】
Hidro-çatlama yüksek basınçlı tahliye vanaları
Etilen hiper-kompresör baypas basınç tahliye vanaları
LNG yüksek basınç pompası deşarj pilot vanaları
Nükleer SG emniyet ve tahliye vanaları
Şehir giriş kapısı istasyonu RTZ ani kapanma ve tahliye kombinasyonları
Farmasötik WFI hijyenik emniyet valfleri
【Teknik Özellikler】
| Parametre | Değer |
| Maksimum valf boyutu | DN400 (16″) |
| Maksimum test basıncı | 48 MPa (6.960 psi) |
| Basınç sensörü doğruluğu | ±0,25 % FS (±0,1 % opsiyon) |
| Test ortamı | Azot, basınçlı hava, demineralize su |
| Sıkıştırma kuvveti aralığı | 5–1.200 kN, tekrarlanabilirlik ±%2 |
| Basınç artış hızı | 0,1–4 MPa·min⁻¹, servo kontrollü |
| Veri toplama | Basınç 10 kHz, kaldırma 4 kHz |
| Güç kaynağı | 380 VAC 50 Hz 3 kW (isteğe bağlı olarak 110 V 60 Hz) |
| Ayak izi | 2.800 × 1.200 × 1.800 mm |
| Ağırlık | 1.850 kg |
| Çalışma sıcaklığı. | 0–50 °C |
| Saklama sıcaklığı. | –20–60 °C |
| Nem | %5–95 bağıl nem, yoğuşmasız |
| Kontrol sistemi | Siemens S7-1500 + 15″ IPC |
| İletişim | OPC-UA, Modbus-TCP, Ethernet/IP |
| Rapor formatları | PDF, CSV, XML (21 CFR Bölüm 11) |
| Kalibrasyon aralığı | 12 ay |
| Muhafaza derecelendirmesi | IP54 |
| Ex sertifikası | Ex d ib IIB T4 (isteğe bağlı) |
| Gürültü seviyesi | ≤65 dB(A) |
| Yorgunluk hayatı | ≥50.000 döngü sıkıştırma |
| Islak malzeme | 316 L CW, PTFE, FKM/EPDM |
| Yüksek basınçlı bileşenler | CEJN/HIP derecelendirmesi 103 MPa'ya kadar dayanıklıdır. |
| Sertifikalar | CE, UKCA, ISO 9001 |
【Test Edilen Vanalar】
Yaylı, dengeli körüklü, pilot kumandalı, termal tahliye, geçiş, vakum tahliye, yırtılma diski/PRV kombinasyonları, kriyojenik emniyet vanaları (–196 °C).
【Test Yetenekleri】
Ayar basıncı, yeniden oturma basıncı, boşaltma, oturma yeri sızdırmazlığı (kabarcık/damla), deşarj katsayısı, kaldırma ölçümü, geri basınç etkisi, soğuk kutu sızıntısı, döngüsel yorulma, akış alanı doğrulaması.
